GW-1040高溫型長光程氣體池專為高溫應用場合定制設計，目前可以在不大于120℃的環境中使用。光進入氣體池后會(huì )經過多次的反射才被射出，一般延長了幾倍或者幾十倍的光路，光程一般在2米以上，光程長度為物理長度的幾倍或幾十倍?？蓱糜跓煔夥治?、工業過程氣體檢測等領域。
可選配溫度控制系統以及壓力檢測傳感器。
測量范圍 4.8-12米可選
技術原理 近中紅外波段
應用領域 光譜分析、氣體檢測、氣體實驗
專業性：敢為有專業的光學工程師以及實驗室，每個產品都精心設計。
可靠性：長達時間的氣體池設計經驗，國內遙遙領先。
穩定性：累計為超過100家科研院所以及企業定制產品，行業應用數不勝數。
2、加工工藝
光學冷加工：精密光學加工，精確測量
光學鍍膜：金屬膜、介質膜全覆蓋
腔體加工：第五代CNC一體式加工工藝
腔體表面處理：陽極氧化、多彩電鍍、特氟龍等可選
組裝調試：可見光預調、高低溫老化、目標光精調、整機測試。
3、隨心選配
多種接口：不銹鋼卡套、快擰、自鎖式快插等多接口可選。
多種窗片：JGS1、JGS2、GaF2、BaF2、ZnSe、Krs-5......
多種材料：A型整體特種鋁合金/B型鋁合金+石英腔體/C型奧氏體不銹鋼整體
系列 | GW-1040系列 | ||||||
產品型號 | GW-1040TD-XXM | ||||||
使用波段 | 紅外：700nm-10um | ||||||
光程長 | 4.8 | 6.2 | 10 | 11.2 | 定制 | ||
外形尺寸 | 448*126*87（長寬高） | ||||||
內腔尺寸 | 315*51*26 | ||||||
容積 | 418ml | ||||||
進出氣口尺寸 | Φ6卡套 | ||||||
進出光孔接頭 | FC/APC或空間光 | ||||||
溫度傳感器（選配） | PT100（Φ4*30mm） | ||||||
壓力傳感器（選配） | 擴散硅壓力傳感器（G1/8G管螺紋） | ||||||
窗口透射鏡片 | 默認GaF2 | ||||||
耐壓 | <0.15MPa | ||||||
耐溫 | ≤250℃ | ||||||
腔體材料 | 特種鋁合金+鈦合金 | ||||||
可選配件 | 溫控系統+伴熱系統 | ||||||
注：
1. XX代表光程長度，單位默認為cm；
2. 無特殊說明，尺寸誤差在±0.5mm；
3. 尺寸標注默認為：長*寬*高或直徑*長（mm）；
4. 以上僅為常規型號尺寸，定制或不同型號產品以實物為準。
1-技術原理
氣體池是專為氣體檢測而設計的光學器皿裝置，氣體檢測的原理遵照朗伯--比爾(Lambert-Beer)吸收定律。
光源發出的紅外光窗片進入氣室，光分別穿透氣體池后由探測器接收。通過對信號進行分析，可以得出氣體中相關組分的濃度。

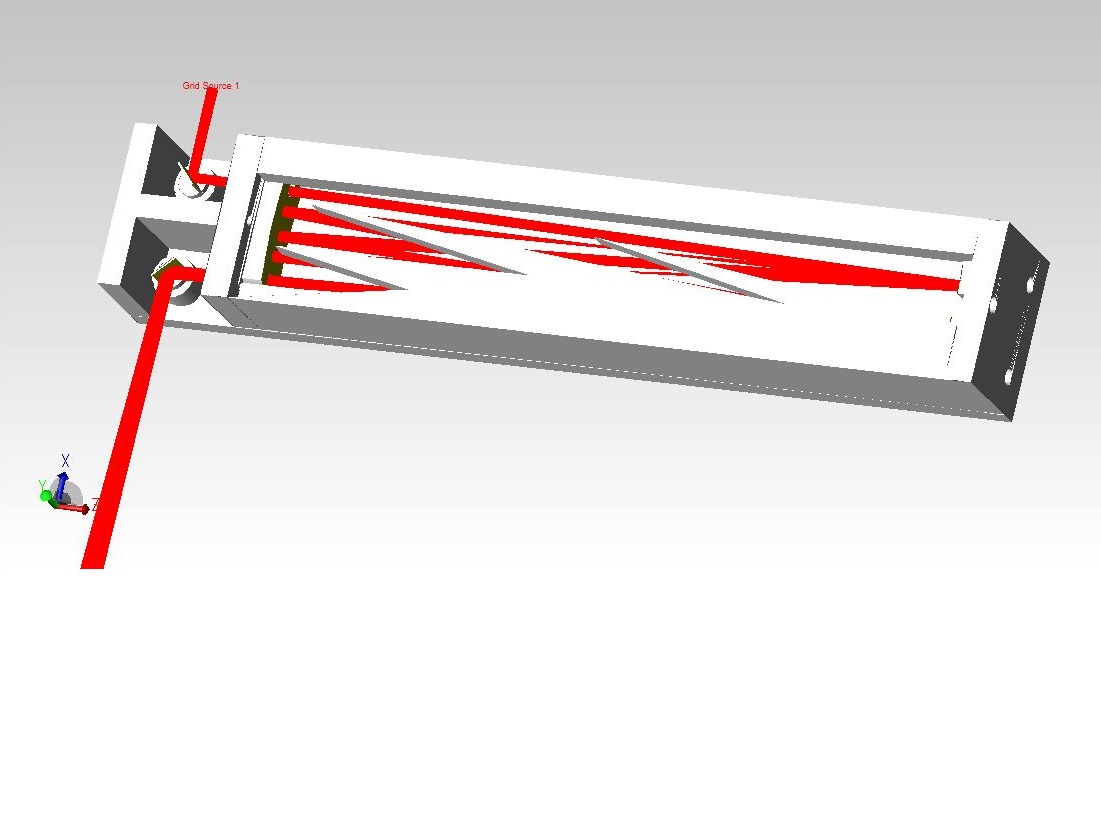

2-光路示意
多次反射型氣體池，光程一般比較長，光程長度為物理長度的幾倍或幾十倍。光經過氣體池入光口射入，穿透窗片進入氣體池，與氣體內部的多組鏡片
進行多次詞折返，同時與氣體池的氣體發生多次吸收反應后經過窗片從出光口射出。
3-機械結構
敢為科技的所有產品均是基于產品化思路而開發的，所以機械結構的設計原則首先是結構穩定可靠、安裝精密標準、維護簡單方便。
4-尺寸示意
注：該尺寸圖僅為該系列一種型號的示意圖，具體產品詳詢業務經理或者技術人員。
5-溫壓控制
溫度控制：可選配氣體池專用溫度控制系統：包含加熱裝置、溫度傳感器、溫度控制器。
壓力檢測：可選配氣體池專用數顯輸出二合一的壓力傳感器。
