紅外氣體相關濾波檢測技術 GFC

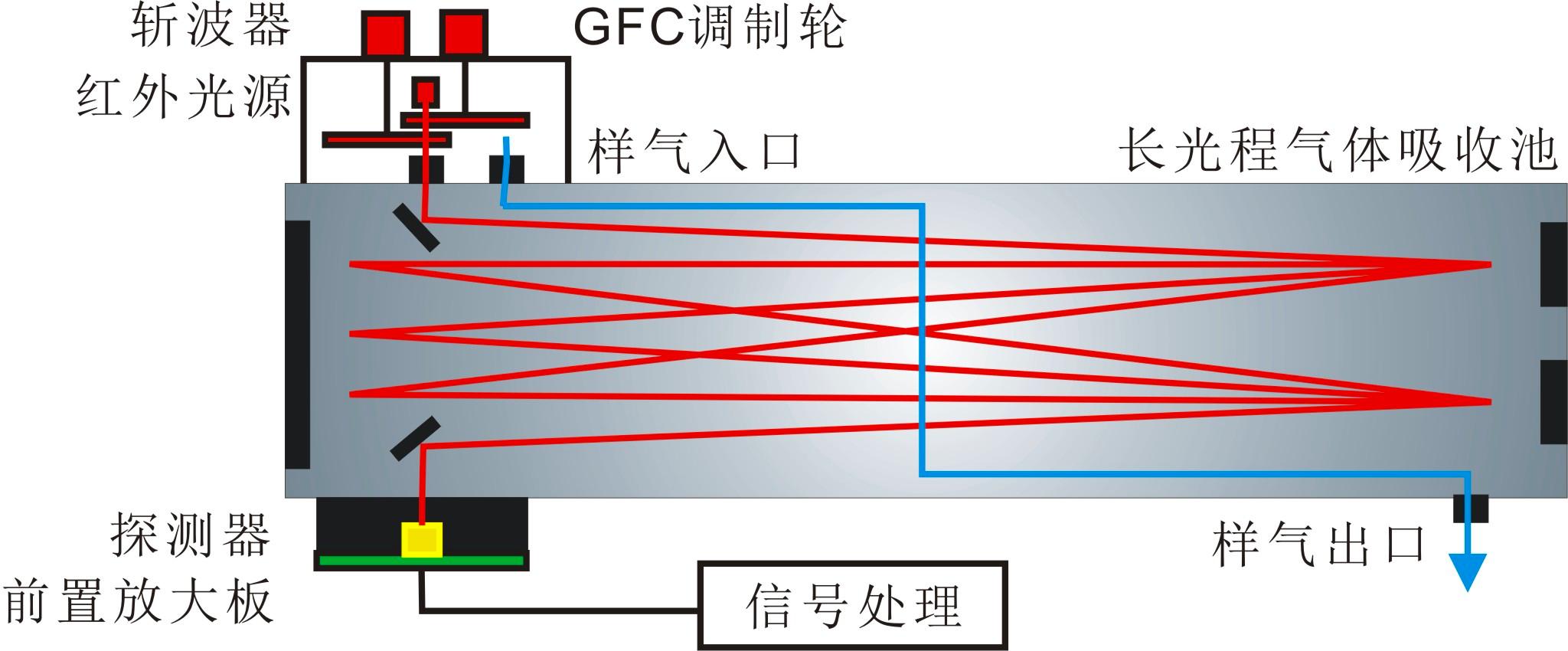

GFC(Gas Filter Correlation)的技術原理，濾波氣室輪上裝有2個濾波氣室，其中一個是分析氣室，充入氮氣，另外一個是參比氣室，充入高濃度的待測組分氣體。兩種濾波氣室間隔設置，當濾波氣室輪在馬達驅動下旋轉時，分析氣室和參比氣室輪流進入光路系統，形成時間上分割的測量、參比雙光路。

當分析氣室進入光路時，由于分析氣室中充的是氮氣，對紅外光不吸收的，光束全部通過，進入光路系統形成測量光路。當參比氣室進入光路時，由于參比氣室中充的是待測組分氣體，紅外光中的特征吸收波長部分幾乎被完全吸收，其余部分進入光路系統形成參比光路。

光源發出的紅外光中能被待測組分吸收的僅僅是一小部分，為了提高儀器的選擇性，加入了窄帶干涉濾光片，其通帶中心波長選擇在待測組分的特征吸收峰上，只有特征吸收波長附近的一小部分的紅外光能通過濾光片進入測量氣室。接收氣室是一個光錐縮孔，其作用是將光路中的紅外光全部會(huì )聚到檢測元件上。根據測量氣室和參比氣室信號，從而反演出待測氣體濃度。

技術優勢：

（1）方法檢測精度高、抗干擾能力強。

（2）檢測氣體種類全面，能夠實現多種氣體的同時檢測。
